Барабаны конвейерные (приводные, натяжные)

Описание

Конвейерные барабаны: назначение и роль в ленточном транспортере

Конвейерные барабаны устанавливаются на ленточных транспортерах и работают в составе приводной, натяжной, хвостовой или отклоняющей станции. Узел задает движение ленты, передает тяговое усилие, поддерживает натяжение и влияет на устойчивость хода по всей трассе. При подборе учитывают не только ширину ленты, но и массу груза на рабочей ветви, длину конвейера, высоту подъема, угол наклона, режим пуска, влажность и абразивность материала.

У нас вы можете заказать как приводные, так и натяжные модели для ленточных конвейеров. Приводной барабан получает момент от мотор-редуктора и передает его ленте через контактную поверхность. Натяжной барабан задает рабочее натяжение, компенсирует вытяжку ленты и помогает исключить проскальзывание на приводе. В составе линии также могут применяться отклоняющие, прижимные и оборотные барабаны. Их назначение зависит от компоновки трассы и доступного пространства на площадке.

На практике барабан редко подбирают как отдельную деталь по одному размеру. Если ошибиться с диаметром, валом, футеровкой или подшипниковыми опорами, проблема проявится уже после монтажа: лента начнет уходить в сторону, появится пробуксовка, вырастет износ кромок, подшипники будут нагреваться, а в зоне хвостового узла начнет скапливаться просыпь. Поэтому при заказе важно передать производителю не только габариты, но и данные по материалу, трассе и режиму эксплуатации.

«КМЗ» изготавливает конвейерные барабаны под конкретную задачу. Узлы могут поставляться для новых транспортеров, модернизации действующих линий или замены изношенных элементов. При необходимости барабаны подбираются в составе ленточных конвейеров, вместе с рамой, приводом, роликоопорами, натяжным устройством, загрузочными и разгрузочными узлами.

Конструкция и основные виды конвейерных барабанов

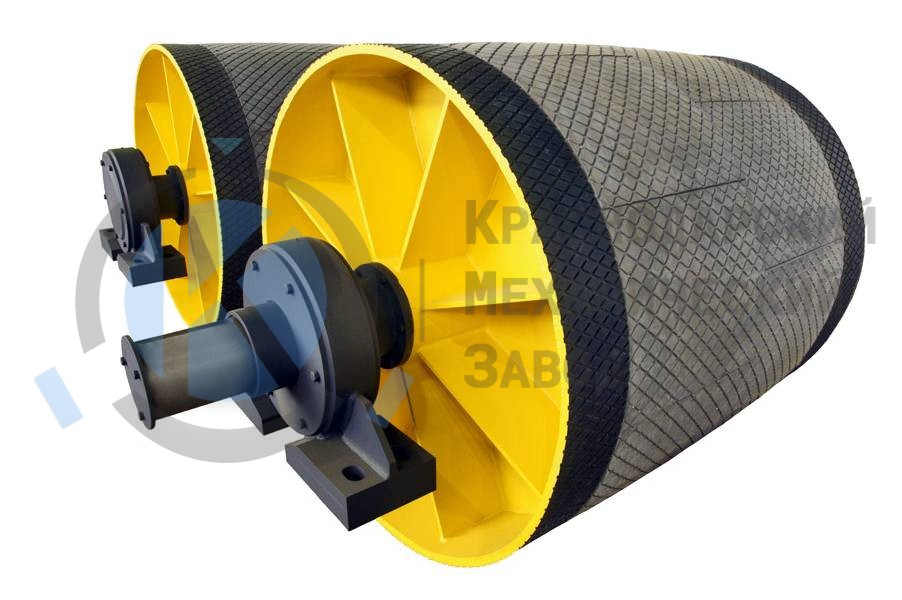

Типовой конвейерный барабан состоит из обечайки, вала или полуосей, торцевых дисков, ступиц, сварных соединений и посадочных мест под подшипниковые узлы. В приводном исполнении дополнительно учитывается схема соединения с приводом: через муфту, звездочку, шкив или редукторную группу. Для тяжелых условий важны жесткость вала, точность обработки посадок и достаточный запас по изгибающим нагрузкам.

Обечайка контактирует с лентой и воспринимает давление от ее натяжения. Ее поверхность должна быть ровной, без значительного биения и перекосов. Даже небольшая ошибка геометрии на длинной трассе приводит к неравномерному натяжению по ширине ленты. В результате увеличивается нагрузка на стык, кромки и роликоопоры.

Вал работает на изгиб и кручение. Для приводного барабана проверяют момент, передаваемый от привода, и пусковые перегрузки. Для натяжного барабана важнее прогиб, соосность, правильное расположение опор и ресурс подшипников. Если конвейер работает с частыми пусками, реверсом или ударной загрузкой, запас по валу назначают выше, чем для равномерного потока легкого материала.

Приводные барабаны

Приводной барабан передает движение ленте за счет трения. На его работу влияют угол обхвата, натяжение, состояние рабочей поверхности, влажность материала и наличие пыли. Для сухих легких грузов иногда достаточно гладкой стальной поверхности. Для влажного песка, угля, щебня, руды, глины, шлама или вторсырья чаще применяют футеровку, так как она повышает сцепление и снижает риск пробуксовки.

Если конвейер установлен под углом, нагрузка на приводной барабан возрастает. При подъеме материала учитывают массу груза на ленте, длину трассы, высоту подъема, сопротивление роликоопор, частоту пусков и возможность остановки загруженного конвейера. На наклонных линиях может потребоваться увеличенный угол обхвата, прижимной барабан, тормоз или другой вариант компоновки привода.

Натяжные барабаны

Натяжной барабан поддерживает расчетное натяжение ленты. Он может работать в хвостовой части транспортера, в винтовом натяжном устройстве, на тележке или в составе грузового натяжения. Выбор схемы зависит от длины трассы, типа ленты и ожидаемой вытяжки.

Для коротких конвейеров часто применяют винтовое натяжение. Оно компактно и удобно при простой компоновке. Для длинных трасс и линий с переменной загрузкой используют грузовое натяжное устройство, которое автоматически компенсирует изменение длины ленты. При подборе проверяют не только ход натяжения, но и доступ к обслуживанию, возможность очистки зоны хвостового барабана и защиту от просыпи.

Отклоняющие и прижимные барабаны

Отклоняющий барабан меняет направление движения ленты или помогает обойти конструктивные ограничения площадки. Прижимной барабан увеличивает угол обхвата приводного барабана и улучшает передачу тягового усилия. Такие решения применяют, когда необходимо вписать приводную станцию в ограниченный габарит, повысить сцепление или модернизировать существующую линию без полной перестройки металлоконструкции.

Материалы, футеровка и требования к изготовлению

Для большинства промышленных транспортеров барабаны изготавливаются из конструкционных сталей. Толщина обечайки, диаметр вала, тип ступиц и исполнение сварных соединений назначаются по нагрузке. При работе во влажной или коррозионной среде предусматривают защитные покрытия. Для пищевых, химических и санитарных участков могут потребоваться материалы и поверхности, которые допускают регулярную мойку и не образуют застойных зон.

Рабочая поверхность барабана подбирается по условиям контакта с лентой. Гладкая стальная обечайка подходит для легких и сухих грузов, если нет риска проскальзывания. Футеровка нужна там, где требуется увеличить коэффициент сцепления, защитить металл от износа или стабилизировать работу при влажном материале. Рисунок футеровки выбирают с учетом загрязненности зоны контакта. В пыли, воде и мелкой фракции рифленая поверхность часто работает устойчивее гладкой.

Абразивный материал быстро показывает слабые места конструкции. Щебень, руда, уголь, зола, песок, строительные отходы и металлическая стружка повышают требования к толщине обечайки, качеству сварки и защите контактных поверхностей. При перемещении легких штучных грузов приоритет другой: точная геометрия, плавный ход, низкое биение и аккуратная обработка поверхности.

Подшипниковые узлы подбирают по радиальной нагрузке, частоте вращения, температуре и загрязненности площадки. В наружном исполнении учитывают дождь, снег, конденсат, отрицательные температуры и загустевание смазки. В пыльных цехах важна защита уплотнений. Если подшипники перегреваются, причина не всегда в самом узле. Часто к этому приводит перекос барабана, чрезмерное натяжение, загрязнение обечайки или нарушение геометрии рамы.

Что необходимо согласовать с нашими инженерами до запуска барабана в производство: посадочные размеры, тип вала, длину обечайки, диаметр, футеровку, покрытие, подшипниковые опоры и комплектность. При поставке узлов для действующего оборудования желательно предоставить чертеж, эскиз, фотографии и фактические размеры. Если требуется комплексная поставка, барабаны могут изготавливаться вместе с другими комплектующими для конвейеров.

Как подобрать барабан для ленточного конвейера

Подбор начинается с описания конвейера и груза. Для расчета нужны ширина и тип ленты, скорость движения, производительность, длина трассы, высота подъема, угол наклона, схема загрузки, условия эксплуатации и режим работы. Если барабан нужен для замены, дополнительно проверяют фактические посадочные размеры, расположение опор, способ соединения с приводом и состояние соседних узлов.

Для приводного барабана ключевой параметр - способность передать тяговое усилие без пробуксовки. На это влияют натяжение ленты, угол обхвата и коэффициент трения. Если материал влажный, липкий или пыльный, фактическое сцепление может быть ниже расчетного. Тогда простое увеличение мощности привода не решает задачу. Нужно проверять футеровку, натяжное устройство, схему привода и состояние зоны контакта.

Диаметр барабана выбирают с учетом типа ленты и допустимого радиуса изгиба. Слишком малый диаметр ускоряет усталостный износ ленты и нагружает стык. Особенно это заметно на многослойных лентах и транспортерах с частыми пусками. Слишком большой барабан увеличивает массу, габариты приводной станции и требования к раме. Поэтому диаметр назначается расчетно, с учетом ресурса и компоновки.

Длина обечайки принимается больше ширины ленты. Запас нужен для нормального хода и регулировки. Его величина зависит от ширины ленты, точности монтажа, типа роликоопор, характера загрузки и риска смещения груза. Если материал поступает на ленту сбоку или неравномерно, вероятность увода выше. В таких случаях проверяют не только барабан, но и загрузочный узел.

Температура эксплуатации влияет на ленту, смазку, футеровку и подшипниковые узлы. На улице зимой возможна наледь и рост сопротивления вращению. В горячих зонах проверяют стойкость футеровки и тепловые деформации. Во влажной среде важны антикоррозионная защита и возможность очистки. Для пищевых линий дополнительно учитывают санитарную мойку, отсутствие труднодоступных полостей и совместимость материалов с продуктом.

Цена барабана зависит от: диаметра, длины, материала, толщины металла, исполнения вала, футеровки, подшипниковых опор, защитного покрытия и требований к обработке. На стоимость также влияет комплектность поставки: отдельно барабан, с опорами, узел в составе приводной станции или комплект для всего транспортера. Для передвижных линий параметры барабанов согласуют с общей конструкцией ленточного передвижного конвейера, так как там важны масса, компактность и устойчивость при перемещении.

Эксплуатация, обслуживание и примеры применения

При обслуживании барабанов проверяют нагрев подшипников, состояние футеровки, чистоту обечайки, затяжку крепежа, шум, вибрации и положение ленты. В зоне хвостового барабана контролируют просыпь. Если материал попадает между лентой и барабаном, он вызывает локальный износ, меняет траекторию ленты и может повредить футеровку.

Налипание материала на барабан меняет его фактический диаметр. Лента начинает двигаться нестабильно, а регулировка натяжением дает только временный эффект. Такая ситуация часто встречается при работе с влажной глиной, углем, удобрениями, зерновыми отходами, песком с глинистыми включениями и шламом. Решение выбирают по месту: очистители, скребки, изменение загрузки, защита хвостового узла от просыпи или другая футеровка.

Пробуксовка приводного барабана обычно связана с недостаточным натяжением, загрязнением контактной поверхности, перегрузом, неверной футеровкой или слишком малым углом обхвата. Если проблема повторяется, проверяют всю приводную станцию. Увеличение натяжения без расчета может перегрузить подшипники и ускорить износ ленты.

Увод ленты нельзя устранять только регулировкой одного барабана. Нужно проверить параллельность осей, состояние роликоопор, геометрию рамы, равномерность загрузки и отсутствие налипания. Если груз падает на ленту со смещением, даже правильно изготовленный барабан не обеспечит стабильный ход.

Сферы применения

• карьеры и горнодобывающие участки: щебень, руда, песок, гравий, отсев;
• агропромышленный комплекс: зерно, семена, комбикорм, жмых, гранулы;
• цементные и строительные производства: сухие смеси, известняк, цемент, керамзит;
• металлургия и металлообработка: стружка, окалина, заготовки, литейные отходы;
• деревообработка: щепа, кора, опилки, пеллеты, плитные материалы;
• мусоросортировка: пластик, картон, стекло, твердые коммунальные отходы;
• пищевая промышленность: сырье, тара, упакованная продукция, полуфабрикаты;
• складские линии: коробки, мешки, ящики и другие штучные грузы.

Практика «КМЗ»

Краснодарский край, зернопереработка. На участке приема зерна требовалась замена приводного и хвостового барабанов на транспортере с лентой 500-650 мм. Линия работала сезонно, до 10-12 ч в смену. Основные сложности - пыль, примеси в зерне и периодический увод ленты после загрузочного бункера. При подборе учитывались ширина ленты, фактические посадочные размеры, доступ к натяжному устройству и необходимость очистки хвостовой зоны. В результате можно было стабилизировать ход ленты и снизить риск пробуксовки при пуске под нагрузкой.

Кемеровская область, угольный участок. Для наклонного транспортера рассматривался приводной барабан под влажный уголь фракцией до 50-80 мм. При проектировании проверялись тяговое усилие, угол подъема, работа при отрицательной температуре и пылевая нагрузка. Для такого режима важны усиленный вал, защищенные подшипниковые узлы, футеровка с повышенным сцеплением и возможность регулярной очистки зоны контакта.

Московская область, сортировка вторсырья. На линии перемещения пластика, картона и смешанных отходов требовались барабаны для нескольких коротких транспортеров. Масса груза была небольшой, но подача шла неравномерно, а рабочая зона быстро загрязнялась. Приоритетом стали точная геометрия, устойчивый ход ленты на малой скорости, простая очистка и совместимость с существующей рамой.

Свердловская область, металлообработка. Для транспортера удаления металлической стружки и мелких металлических деталей требовалось исполнение с учетом ударной и абразивной нагрузки. При подборе оценивались масса включений, загрязнение смазочно-охлаждающими жидкостями, риск заклинивания и доступность обслуживания. В таких условиях особенно важны жесткость вала, надежные подшипниковые опоры и защита рабочей поверхности.

Что нужно указать для заказа конвейерного барабана

• тип барабана: приводной, натяжной, отклоняющий или прижимной;
• ширину, толщину и тип конвейерной ленты;
• диаметр барабана или ограничения по габаритам;
• длину обечайки, схему вала, посадочные размеры;
• производительность линии, т/ч или м³/ч;
• длину трассы, высоту подъема, угол наклона и скорость ленты;
• фракцию, влажность, температуру, абразивность и склонность материала к налипанию;
• режим работы: периодический, сменный, круглосуточный, с частыми пусками или реверсом;
• условия площадки: помещение, улица, пыль, влага, коррозионная среда, мойка;
• требования к футеровке, покрытию, подшипниковым узлам и комплектности.

Наш завод проектирует и изготавливает конвейерные барабаны по исходным данным заказчика. Перед производством согласуются размеры, нагрузки, схема установки, футеровка, покрытие и комплектность поставки. Для подбора можно направить техническое задание, чертеж, эскиз, фотографии действующего узла или параметры материала. Специалисты завода проверят условия эксплуатации и предложат исполнение, которое подойдет для конкретной линии и не потребует лишних доработок при монтаже.

Нужна консультация инженера?

Пишите на 2467703@mail.ru или звоните +7 938 536 51 52 - подберем оптимальные параметры и конфигурацию барабана под вашу конвейерную линию, условия и особенности эксплуатации.
